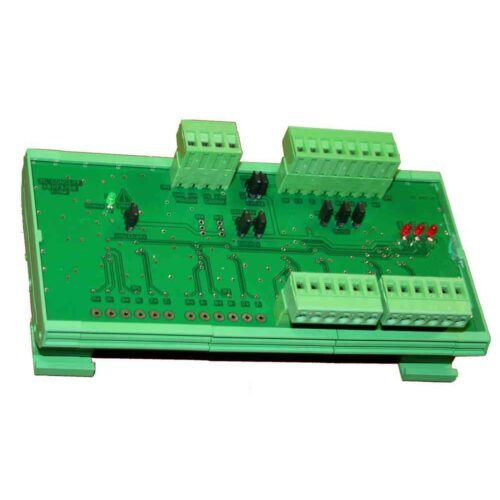

TC1V2

290,00  HT

Module amplificateur répartiteur pour codeurs incrémentaux (2 sorties)

Catégorie :

ANCIEN PRODUIT, Utilisez plutôt le TC-SPLIT

Module amplificateur répartiteur pour codeurs incrémentaux

Le module amplificateur TC1V2 assure l’amplification des signaux provenant d’un codeur incrémental et la restitution sur 2 voies indépendantes. Il peut également être utilisé pour adapter le niveau de sortie électrique (par exemple pour raccorder un codeur 5V sur un automate 24V) ou pour isoler galvaniquement le codeur par rapport aux sorties.

Caractéristiques
  • Coffret encliquetable sur rail DIN
  • Dimensions : 160 x 80 x H=50 mm
  • Entrées et sorties des signaux : A+, A-, B+, B-, Z+, Z-
  • Entrées configurables par cavalier 5V (comp. RS422) ou 10-30V
  • Leds de visualisation des 3 entrées A/B/Z (rouge)
  • Led de présence alimentation 5V (verte)
  • Sorties configurables par cavalier 5V ou +VM (10-30V)
  • Alimentation du codeur sur bornes spéparées (+VC) ou par le régulateur 5V du module (250mA max)
  • Raccordement sur borniers à vis débrochables
  • Alimentation 5Vdc ou 10-30Vdc (sélection par cavalier)
  • Consommation 2 VA max (hors charges).
